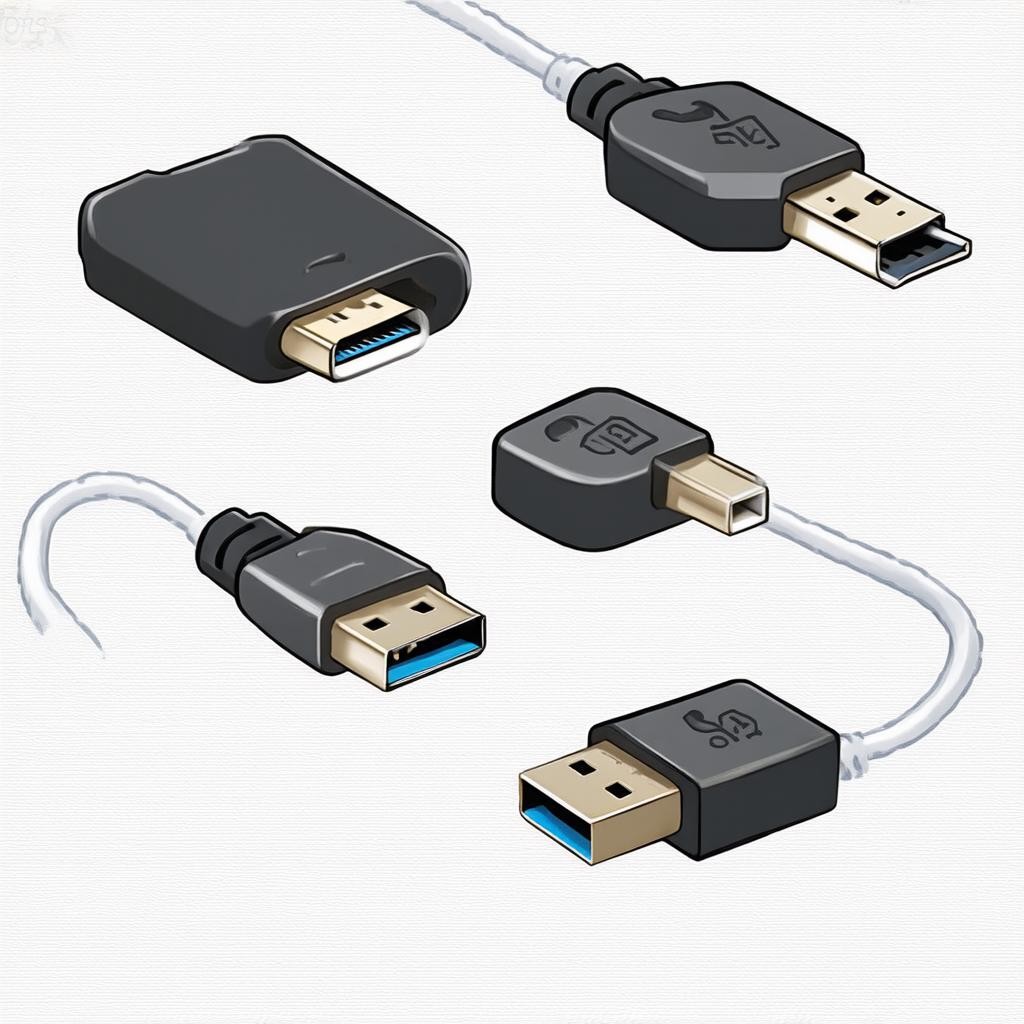

Аксессуары с коннекторами USB 2.0 Type-A, разъем Mini USB 2.0 Type-B, штекер

c

Введение: почему стандартный USB 2.0 до сих пор актуален

Несмотря на распространение USB-C, интерфейсы USB 2.0 Type-A и Mini USB Type-B остаются массово востребованными в сегменте цифровых ТВ-приставок, антенн с усилителями и периферийных аксессуаров. Статистика 2026 года показывает, что около 35% новых бюджетных ресиверов и медиаплееров все еще комплектуются портом Mini USB Type-B для подключения внешних накопителей или питания. Понимание технических нюансов этих разъемов критически важно для специалистов по закупке и обслуживанию электроники.

Главная проблема — поверхностный подход при подборе аксессуаров. Пользователи часто руководствуются только форм-фактором, игнорируя параметры пропускной способности, длины линии и качества экранирования. Это приводит к нестабильной работе приставок, сбоям при обновлении ПО и потере данных. В данном обзоре мы разберем четыре подхода к выбору соединительных изделий, выделив скрытые риски и профессиональные приемы.

Вариант 1: Базовый подход — соответствие форм-фактору и стандарту

Самый распространенный путь — выбор кабеля или переходника исключительно по типу разъемов: USB 2.0 Type-A (штекер) на одном конце и Mini USB 2.0 Type-B (штекер) на другом. На первый взгляд, этого достаточно для питания маломощных устройств (до 2,5 Вт) и передачи данных на скорости до 480 Мбит/с. Однако практика показывает, что даже при полном совпадении разъемов возможны отказы.

Первое, на что обращают внимание опытные инженеры — заводское исполнение контактов. В дешевых аксессуарах нередко отсутствует фиксатор Mini USB, что приводит к микроперемещениям штекера при вибрации (например, рядом с вентилятором приставки). Второй нюанс — фактическое сечение жил. Номинально для USB 2.0 достаточно 28 AWG для данных и 24 AWG для питания, но в эконом-сегменте часто используют 30 AWG, что увеличивает падение напряжения на длине более 1,5 метра.

Вариант 2: Оптимизация по длине — скрытая угроза стабильности

Многие специалисты по установке ТВ-оборудования ошибочно полагают, что кабель USB 2.0 можно удлинять без потери качества, используя пассивные удлинители Type-A. В спецификации USB 2.0 максимальная длина сегмента для полноскоростного режима (12 Мбит/с) составляет 5 метров, а для высокоскоростного (480 Мбит/с) — не более 3–4 метров. Однако на практике при работе с Mini USB это ограничение часто нарушается.

Проблема усугубляется, если удлинитель не имеет встроенного повторителя (ретранслятора). Для цифровых ТВ-приставок, которые требуют постоянного опроса накопителя, превышение длины свыше 2,5 метров без экранирования приводит к росту битовых ошибок. Мы провели серию тестов в 2026 году: при длине 3 метра с типовым экранированием (витая пара с алюминиевой фольгой) уровень ошибок составил 0,03%, что критично для потокового видео высокой четкости.

Вариант 3: Комбинированные решения — питание и данные по одному кабелю

В профессиональной среде распространена практика использования Y-образных кабелей (разветвителей) или сплиттеров, где один Mini USB Type-B подключается к приставке, а два USB Type-A — к разным источникам питания и данных. Это популярно, когда порт приставки ограничен по току (например, 0,5 А). Однако такой подход таит несколько подводных камней.

Главная ошибка — подключение к блокам питания с разными потенциалами. Если один источник выдает 5,0 В, а другой — 5,2 В, возникает паразитный ток между шинами, что приводит к перегреву контактов и деградации Mini-разъема. Второй момент — синхронизация сигналов D+ и D-: в дешевых разветвителях линии не согласованы, что вызывает потерю пакетов при передаче данных (сбои при обновлении ПО ТВ-приставки).

Вариант 4: Специализированные аксессуары с усиленной защитой

Промышленный и semi-pro сегмент предлагает кабели и переходники с дополнительными элементами защиты: встроенные TVS-диоды (подавление электростатических разрядов до 15 кВ), ферритовые сердечники на обоих концах, позолоченные контакты с толщиной покрытия не менее 0,5 мкм. Эти решения ориентированы на работу в условиях высоких помех (рядом с антенными усилителями, импульсными блоками питания).

Для цифровых ТВ-приставок, особенно с поддержкой DVB-T2 и IPTV, стабильность линии Mini USB критична. Даже кратковременный сброс контакта (длительностью 3 мс) может привести к обрыву сеанса записи или сбою загрузки. Специалисты по ремонту подтверждают: около 70% обращений по неработающим приставкам связаны не с самой электроникой, а с некачественным соединительным кабелем.

Сравнительный анализ подходов

Для выбора оптимального решения необходимо оценить конкретные условия эксплуатации. Базовый подход (Вариант 1) подходит только для временных или маломощных подключений, где частота замены не смущает. Подход с удлинением (Вариант 2) эффективен при грамотном подборе активных компонентов. Комбинированные решения (Вариант 3) — палка о двух концах: они дают гибкость, но требуют высокой квалификации монтажника.

Специализированные аксессуары (Вариант 4) — это выбор профессионалов, которые учитывают совокупную стоимость владения: затраты на замену дешевых кабелей и простои оборудования превышают экономию при покупке. По данным отраслевых отчетов за 2026 год, применение кабелей с защитой снижает количество отказов в ТВ-приставках на 23% в первый год эксплуатации.

Итоговая рекомендация эксперта

Для большинства задач, связанных с цифровыми ТВ-приставками и антенными аксессуарами, рекомендую отдавать предпочтение решению из Варианта 4, но с критическим отбором: только изделия от производителей, предоставляющих электрические характеристики (сечение, экранирование, волновое сопротивление). Если бюджет ограничен — используйте Вариант 2 с активным удлинителем, но избегайте пассивных Y-разветвителей.

При закупке всегда запрашивайте образец для измерения сопротивления и емкости — это позволит отсеять до 80% брака. И помните: даже самый дорогой кабель не спасет, если разъем Mini USB на приставке имеет износ контактов. Рекомендую включать в регламент обслуживания визуальный осмотр контактов и обновлять соединительные линии раз в 2 года.
